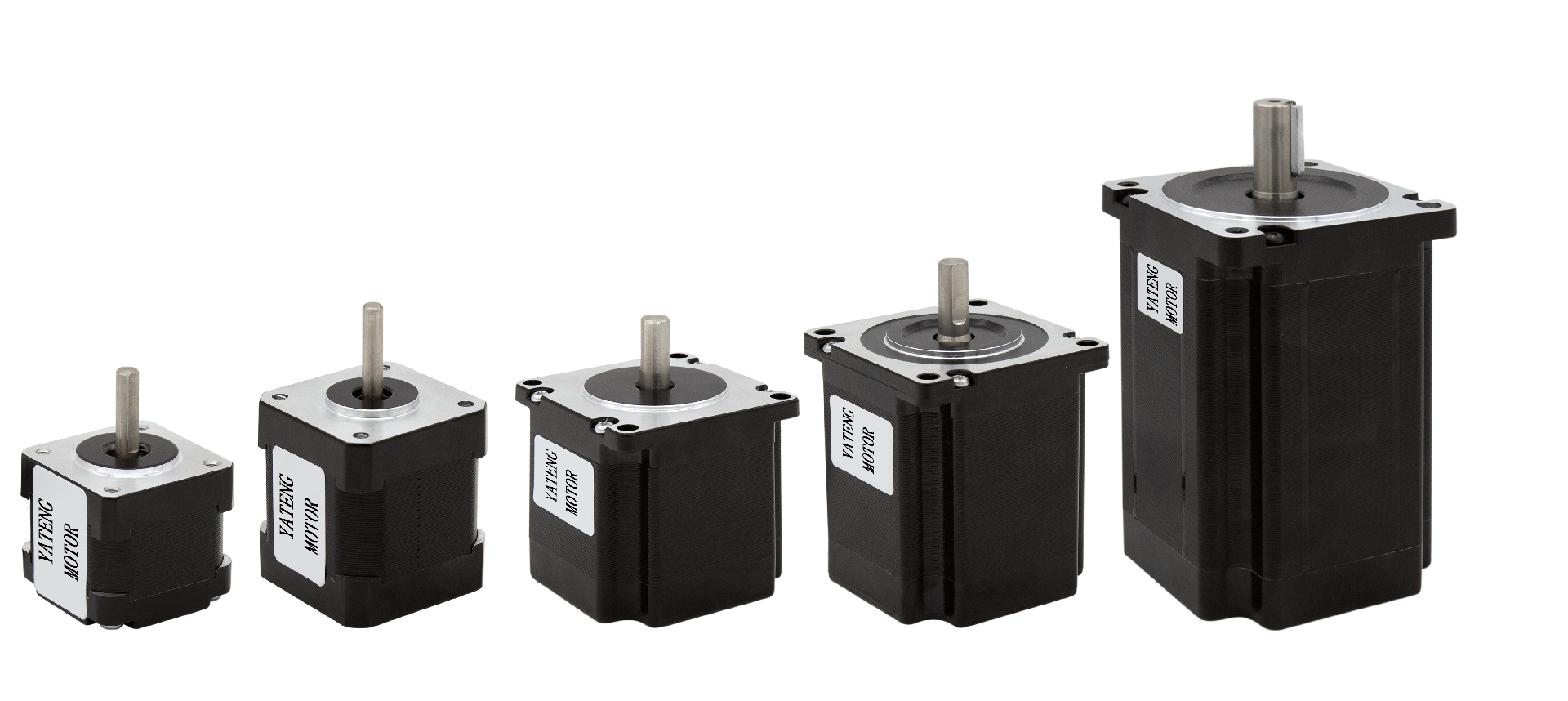

步進電機是一種專門設計的直流電機，可以通過向相繞組提供勵磁脈沖來驅動。不能僅通過連接電源的正負極引線來驅動它們。它們由控制器生成的步進序列驅動。步進電機按照此順序逐步移動。

由于步進電機能夠逐步移動，因此它們?cè)诠I(yè)自動化和機器人技術中得到了應用。這些電機用于 IC 制造單元。這些電機在 CNC(計算機數字控制)機器和 xy 繪圖儀的設計中起著不可或缺的作用。

步進電機工作原理

步進電機是直流電機具有場配置在該轉子中永磁鐵的形式，兩個，三個或四個線圈組，稱為階段，放置在轉子周圍的定子。繞組連接到外部邏輯驅動器，該驅動器按順序向繞組提供電壓脈沖。電機響應這些脈沖并在指令下執行啟動、停止和反向操作。

轉子和定子都有確定的齒數以適應設計的步距角。步距角定義為轉子響應每個脈沖的角位移。轉子位置取決于步距角和脈沖數。旋轉速度取決于脈沖速率(而不是電源電壓)被精確控制;從而使步進電機成為涉及精確定位的操作的理想驅動器。與控制和伺服電機不同，不需要反饋控制繞組來閉合回路并監控轉子的位置和速度。

步進電機系統必須以允許電機克服驅動系統慣性的速率加速和減速。因此，轉子的直徑較小，長度較長。如果步進電機動態過載，它會滑相。這些電機適合負載在電機容量范圍內的應用。

步進電機的基本分類

根據結構類型，步進電機可分為可變磁阻 (VR) 步進電機、永磁 (PM) 步進電機和混合式步進電機三種類型。

可變磁阻 (VR) 步進電機，可變磁阻步進電機是轉子由鐵磁物質制成的電機。因此，當定子被激勵時，它會變成一個電磁體，轉子會感覺到朝指定方向的拉力。鐵磁物質總是試圖在最小磁阻路徑中調整自己。通過激勵線圈，產生磁場并改變氣隙磁阻。因此它被稱為可變磁阻步進電機。在這種電機中，電機的方向與繞組中電流的方向無關。

永磁 (PM) 步進電機，這里轉子被永久磁化。因此，電機的運動是由于定子和轉子磁極之間的吸引力和排斥力。在這種電機中，電機的方向直接取決于繞組中電流的方向，因?yàn)榇艠O反轉，從而改變流過轉子的電流方向。

混合式步進電機，顧名思義，混合式步進電機是一種旨在通過結合永磁步進電機和可變磁阻步進電機的優點來提供更高效率的電機。VR 和 PM 步進電機是較常見的步進電機類型。唯一的區別是，在可變磁阻步進電機中，轉子由鐵磁物質制成，而在永磁步進電機的情況下，轉子是永久磁化的。

文章介紹了步進電機的工作原理，瀏覽全文能了解到步進電機是直流電機具有場配置在該轉子中永磁鐵的形式，兩個，三個或四個線圈組，稱為階段，放置在轉子周圍的定子。繞組連接到外部邏輯驅動器，該驅動器按順序向繞組提供電壓脈沖。電機響應這些脈沖并在指令下執行啟動、停止和反向操作。
