導讀：步進電機絕緣材料與引出線及線圈該如何挑選適合的材料。文本主要介紹了PM型步進電機與HB型步進電機的絕緣材料與引出線及線圈根據電機的性能等級挑選適合材料。

步進電機的絕緣材料或引出線及線圈等需要根據電機的耐高溫等級挑選適合的原材料。

▍PM型步進電機的絕緣材料與線圈

線圈用塑膠脂模鑄成圓狀態線圈。其厚度由電機決定,注塑工藝成型，設計厚度要超過0.5mm,鐵芯與線圈中間由塑膠樹脂絕緣。

線圈框架原材料應用尼龍66或PBT等，線圈用聚亞氨酯(polyure-thane)線或聚脂(polyester)線，依據阻燃等級區分應用。PM型步進電機阻燃等級一般為A(105)以下。變壓器接地線的安裝因各生產商而異，一般常見的方式是將變壓器引出線連接頭接人骨架模鑄固定不動。

▍HB型步進電機的絕緣材料與線圈

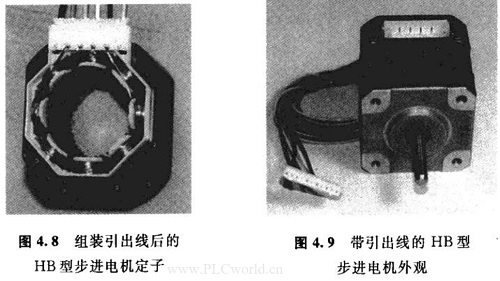

HB型步進電機的定子有槽,線圈為集中方式，為做到機械設備纏線的目地，絕緣結構也加以改進。日本伺服電機(股權)企業用的槽絕緣插進纏線的電機定子。電機定子鐵芯厚度為電機厚度的1/2,用裙?fàn)罱^緣材料插進槽中,鐵芯槽側面統統被環氧樹脂遮蓋,運用繞線機的梭子牽引帶線機械設備線圈電感,線圈一個端點固定不動在接線頭上，另一端聯接固定不動后從變壓器引出線出口引出。用此方式電機定子與變壓器引出線部分可分離生產制造，有利于構件規范化。圖4.8為引出線組裝后的外觀,圖4.9為HB型步進電機接線狀態的外觀。此類方式有益于客戶依據不一樣場所調節步進電機變壓器接地線的長短。

HB型步進電機應用E級(120°)絕緣，也可依據特別要求,采用B級或F級絕緣材料。
