磁感應強度，通常稱為表磁，是衡量磁鋼性能的關鍵指標，它指的是磁鋼表面的磁場強度。在許多需要利用空間磁場的技術領域，表磁或特定點的磁感應強度常常被視為一項關鍵的技術規范。

需要注意的是，表磁是具有方向性的，通常所指的數值是垂直于磁極面的表磁值。

那么，表磁是否能夠被計算出來呢？如果可以，我們應該怎么做？

這是許多人都感興趣的問題。在網絡上，我們可以找到一些計算公式，同時許多磁性材料制造商的官方網站也提供了計算工具，以方便用戶進行計算。然而，使用過這些工具的人可能會發現，這些公式或工具通常只能計算圓柱形和長方體形狀磁鐵的表磁，且計算的是中心位置的表磁。

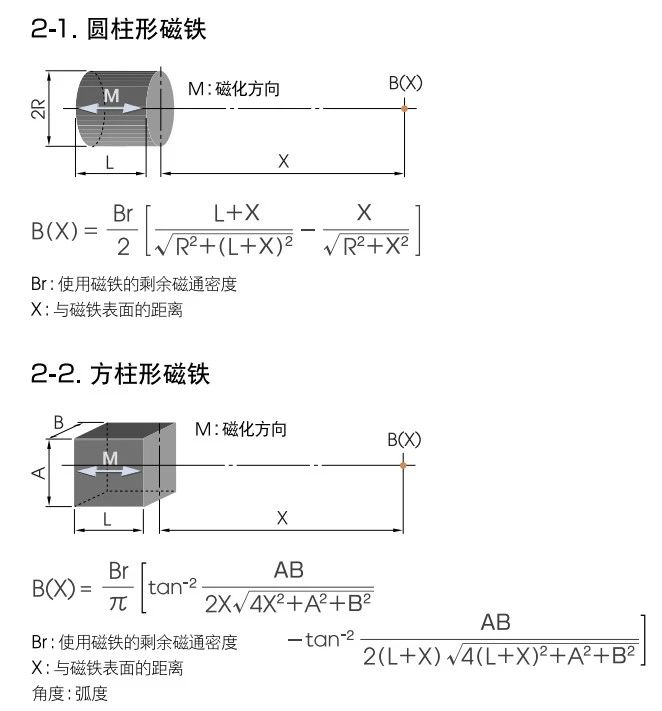

對于其他形狀的磁鐵，計算是否變得復雜？最高表磁的計算是否也變得困難？確實，準確計算表磁是一項極具挑戰性且復雜的任務。對于圓柱形和長方體磁體，我們通常假設磁場分布是理想的且對稱的，中心位置的表磁被認為是理想狀態下垂直于磁極面的。在氣隙中的磁導率和磁鐵的磁導率都被假定為相等，且值為1.0。在這些假設的基礎上，我們才能得到相對簡單的計算方法?？梢詤⒖糡DK提供的計算公式來進行計算。

表磁作為衡量磁鋼性能的關鍵指標，其測量和計算的準確性對于應用領域至關重要。盡管基于理論公式制作的Excel計算器為計算提供了便利，但在實際應用中，人們常發現計算值與實測值之間存在較大差異。以N50 D10*10mm的磁體為例，即使在理想條件下使用高斯計測量，實測值也很難達到理論計算值。這種情況引發了對計算公式準確性的疑問。

要深入理解這一問題，我們需要回顧公式的適用條件和假設。首先，公式中的X值代表計算點到磁鐵表面的距離。盡管在實際操作中，我們盡可能讓測量探頭緊貼磁鐵表面，但探頭的保護殼會引入一定的誤差。例如，常用的日本KANETEC高斯計探頭的霍爾芯片就覆蓋有約0.2mm厚的透明保護殼。此外，成品磁體表面的鍍層也會對磁場產生屏蔽作用，導致測量值降低。例如，鎳銅鎳鍍層的厚度一般為0.02mm，這會對磁場產生影響。因此，在實際測量中，X值需要額外補償0.4-0.5mm，以更準確地反映實際情況。

然而，影響測量結果的另一個重要因素是磁鐵和氣隙的磁導率。理論上，公式假設磁鐵和氣隙的磁導率都等于1.0。雖然空氣的磁導率非常接近1.0，但磁鐵的磁導率往往更高，尤其是N系列和M系列的釹鐵硼磁體，其磁導率常超過1.05，有些甚至達到1.1。磁導率的差異會影響磁場的分布和強度，從而影響測量數據。

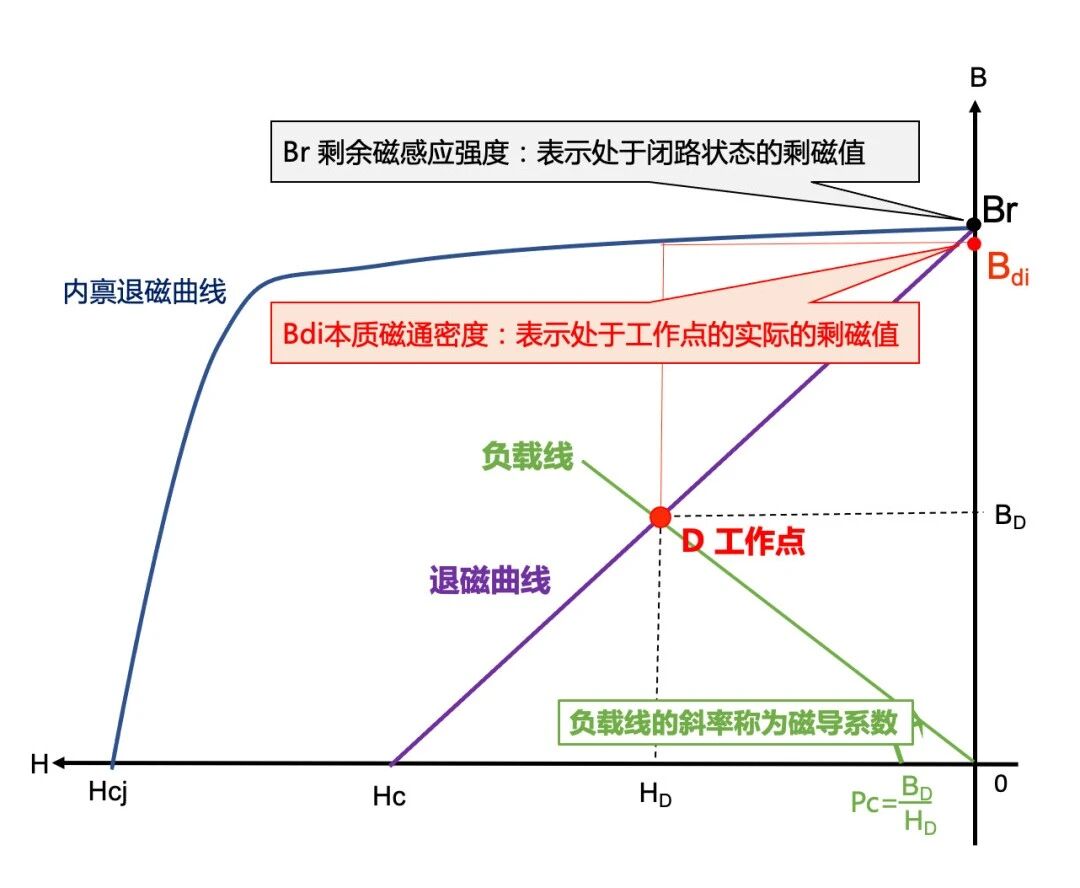

要全面理解磁導率對測試數據的影響，我們需要回到退磁曲線的概念：

<Br剩磁與Bdi本質磁通>

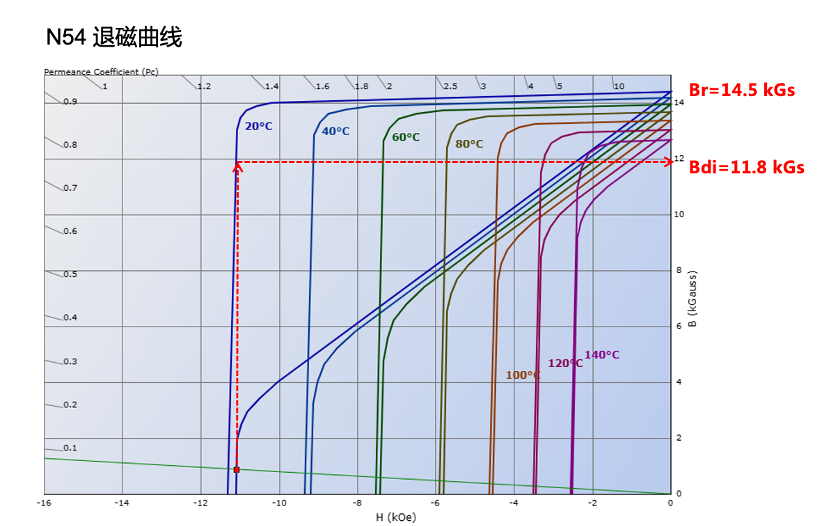

由退磁曲線圖可以看出，處于開路狀態的磁鐵，其實際的剩磁值不是理想的Br值，而是要比Br低，我們稱之為本質磁通密度Bdi，其原因就是藍色的J-H退磁曲線初始狀態不是理想的平行于X軸，而是傾斜狀態，這樣Br數值上一定會大于Hcb，回復磁導率μrec=Br/Hcb就不可能是1.0。還有種情況是B-H線出現拐點，而磁鐵的工作點處于拐點以下，這樣實際的Bdi就會比Br低很多，這樣計算的結果就會偏離實際值較多，如下圖，這也解釋了為什么N54 20*10*1mm磁體實際的中心表磁不僅遠遠低于理論計算值，而且還非常不穩定的原因。

結合以上，將公式中的Br修正為Bdi，X適當補償會是比較準確的計算公式，但是實際情況Bdi也是比較難計算的，最佳的方法是根據真實的退磁曲線和Pc值從圖上來計算，但是這樣也比較繁瑣，建議大家按如下思路來計算：

1、首先工作點必須要在B-H退磁曲線拐點以上并保留適當余量，這樣特別要注意磁能積45以上的N料，Pc小于0.6的薄片，如果在拐點以下意味著磁性是不穩定的，即使從曲線上推算Bdi來算中心表磁波動也會很大，必須要提高Hcj以維持工作點在拐點以下或者BH線不出現拐點。

2、在第一點能滿足的前提下，Bdi=Br?(Pc+1)/(μrec+Pc) ，μrec根據實際值來定，一般N40以下為1.08-1.1，N40及以上為1.06-1.08，M檔為1.05-1.06，H檔為1.04，其他為1.03。

最終圓柱形（或趨近圓柱形）和長方形（或趨近長方形）的中心表磁的計算公式分別是：

請注意：所述公式主要針對具有線性退磁特性的永磁材料，例如釹鐵硼、釤鈷和鐵氧體。對于那些具有非線性退磁曲線的永磁材料，比如鋁鎳鈷、鐵鉻鈷以及各類軟磁材料，這些公式不適用。此外，對于那些磁化方向不垂直于磁極表面的斜向磁鐵，這些計算方法同樣不適用。
